Planvärmesystem med Aquatherm PP-R

Projektöversikt

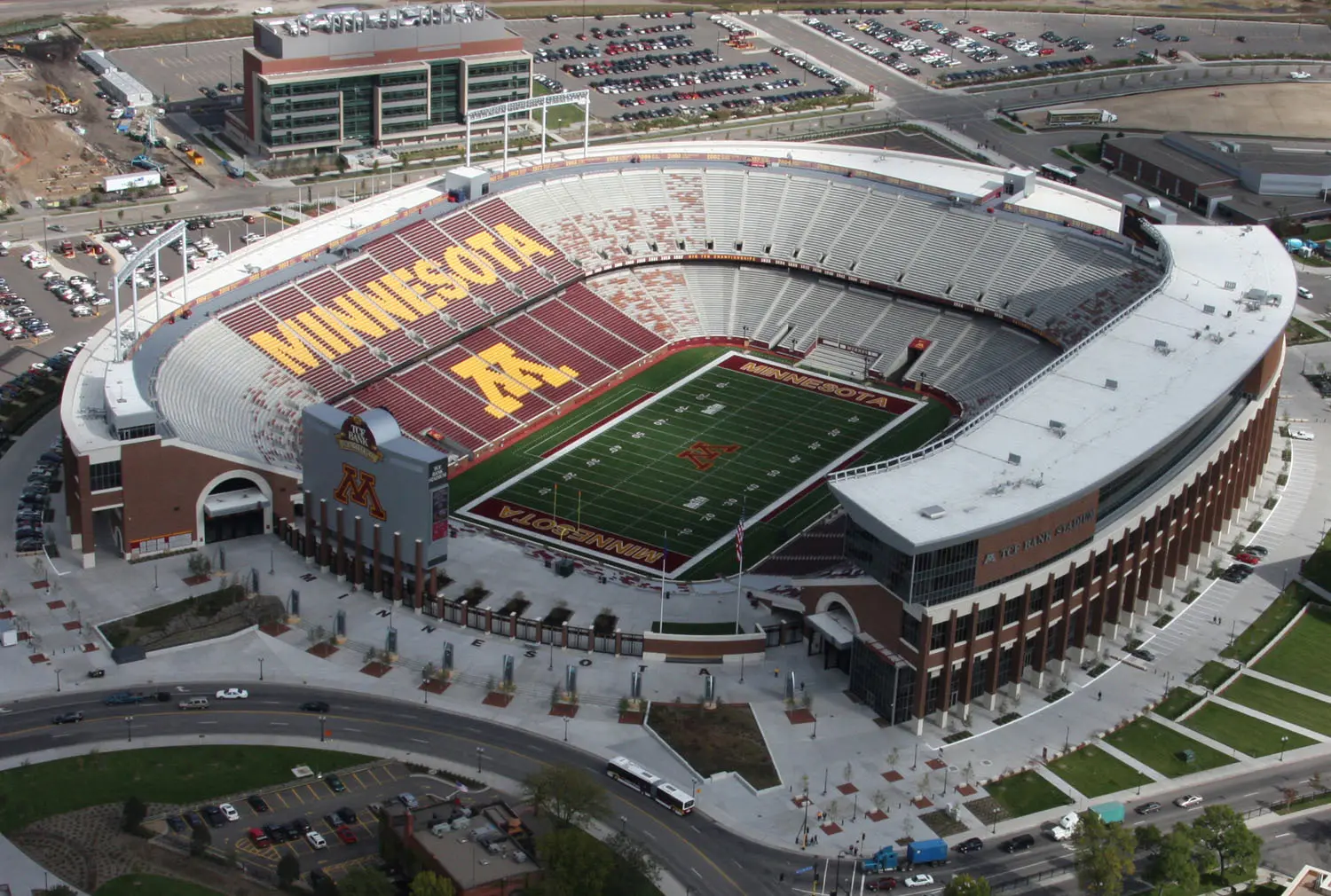

När Minnesota Vikings tillfälligt flyttade sina hemmamatcher till TCF Bank Stadium i Minneapolis under säsongerna 2014–2015 uppstod ett tekniskt krav: att säkerställa spelbar plan även under extrema vinterförhållanden.

För att möjliggöra NFL-spel under kalla förhållanden installerades ett nytt hydroniskt planvärmesystem där Aquatherms PP-R-rör valdes som central del av lösningen.

Projekt: TCF Bank Stadium: Radiant Field Heating
Plats: Minneapolis, USA
Färdigställt: Våren 2014
Produkt: Aquatherm Blue Pipe®

Utmaningen

TCF Bank Stadium hade ett befintligt underlag av grovt ballastmaterial under konstgräset, en konstruktion som skiljer sig från traditionella uppvärmda planer där sand normalt används för att hålla kvar värmen.

Den öppna strukturen i ballastlagret skapade hög värmeförlust, vilket innebar att:

• Rörsystemet behövde placeras närmare spelytan
• Högre framledningstemperaturer krävdes
• Systemet måste fungera med mycket hög driftsäkerhet
• Läckage-risk under spelplanen behövde minimeras

Lösningen

Aquatherm Blue Pipe valdes som distributionssystem för planvärmen.

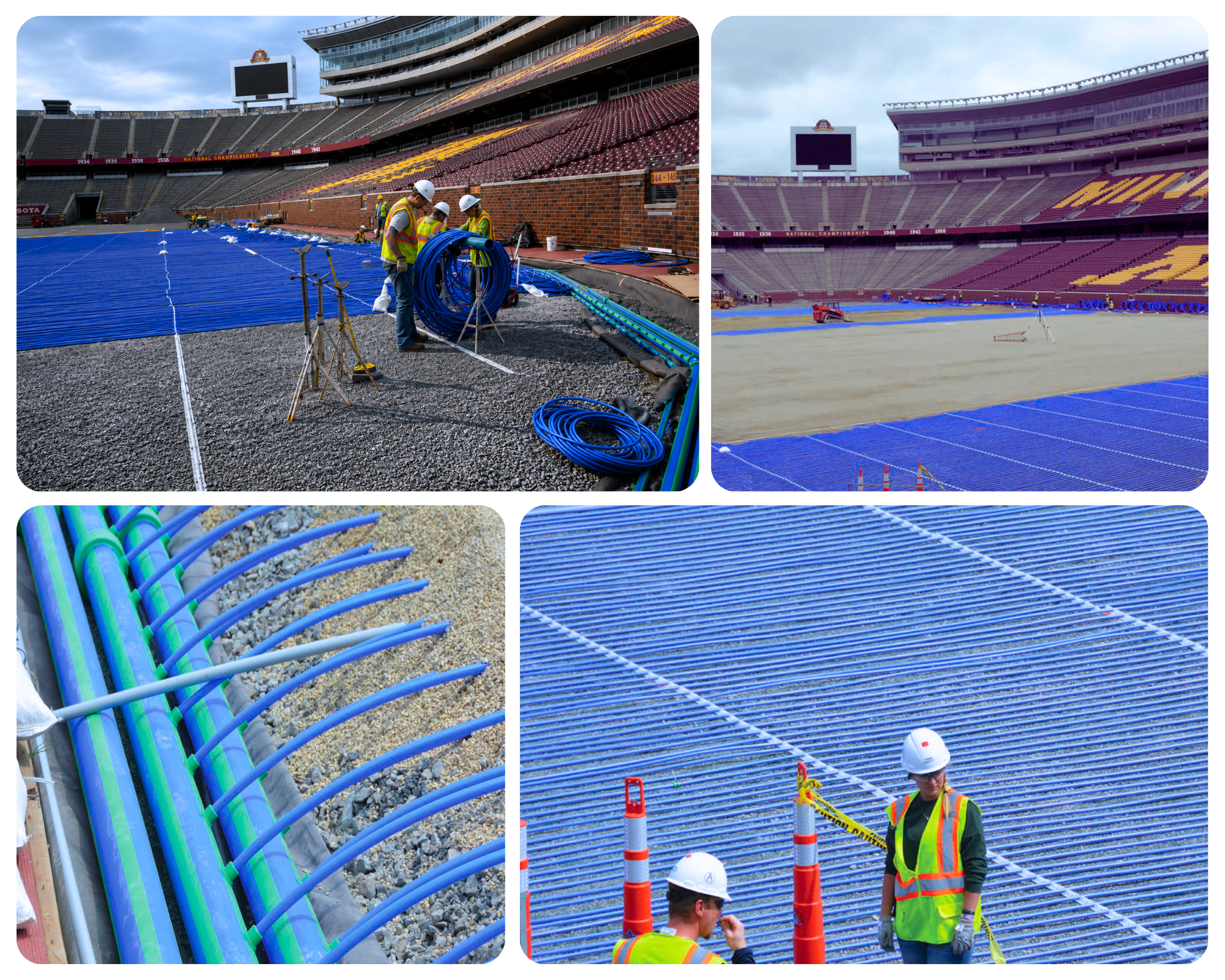

Totalt installerades cirka 61 kilometer (38 miles) PP-R-rör genom hela spelområdet. Systemet fylldes med en blandning av propylenglykol och avjoniserat vatten för att förhindra frysning.

Genom värmefusion sammanfogades rör och kopplingar till ett sammanhängande system utan traditionella mekaniska skarvar.

Lösningen möjliggjorde:

• Eliminering av cirka 4 000 mekaniska kopplingar under planen
• Hög driftsäkerhet genom svetsade fogar
• Möjlighet att hantera förhöjda temperaturer
• Minskat behov av extra syrebarriär

Installation och genomförande

Installationen utfördes under en mycket pressad tidsplan inför NFL-säsongen.

Trots att installationsgruppen inte tidigare arbetat med Aquatherm genomfördes hela installationen på endast några veckor efter utbildning i värmefusionsteknik.

Rörsystemet prefabricerades delvis innan installation på plats och klarade den första officiella trycktestningen utan rapporterade läckage.

Teknisk lösning

Planvärmesystemet byggdes för att hålla marktemperaturen över fryspunkten.

Systemet omfattade:

• Cirka 7 000 gallon värmebärarvätska
• Temperaturstyrning via 12 temperatursensorer
• Dynamisk reglering efter kallaste uppmätta zon,
• Värmeleverans på cirka 10 MMBTU vid dimensionerande drift

Målet var att hålla en stabil temperatur under konstgräset och samtidigt minimera energiförluster.

Resultat

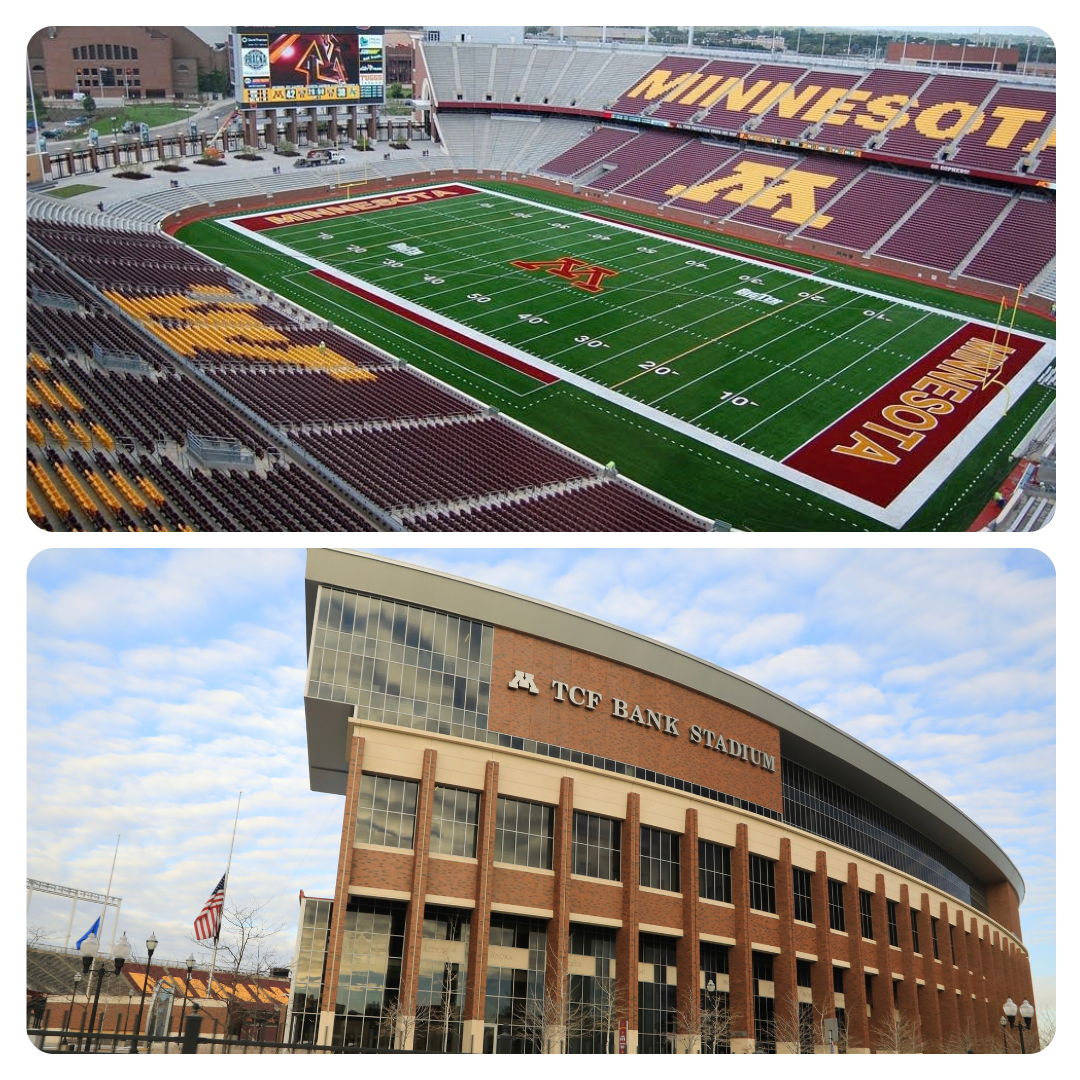

Under en av de kallaste novembermånaderna i regionens historia kunde arenan användas utan problem för både NFL-matcher och andra evenemang.

Projektet visade att ett storskaligt planvärmesystem baserat på PP-R-teknik kunde leverera:

• Hög driftsäkerhet
• Reducerad installationsrisk
• Färre potentiellAa läckagepunkter
• Stabil funktion i krävande klimat

TCF Bank Stadium blev samtidigt ett av de första professionella amerikanska fotbollsprojekten i USA att använda Aquatherms system i denna typ av applikation.
